Ремонт і клонування блока управління двигуном (мозгів). Не працює катушка, форсунка, клапан EGR, троїть двигун?
Блок управління двигуном (ЕБУ / ECU) — це "мозок" автомобіля. Коли згоріли мозги через коротке замикання, вологу, переполюсовку акумулятора або несправну котушку, машина не заводиться, не крутить стартер або троїть двигун. Не поспішайте купувати блок управління двигуном з розбірки або новий. Адже в цьому разі потрібна буде привязка блока управління двигуном(мозгів). У 80% випадків рідний блок можна відновити на компонентному (апаратному) рівні.
🔬 Як відбувається ремонт у моїй майстерні?

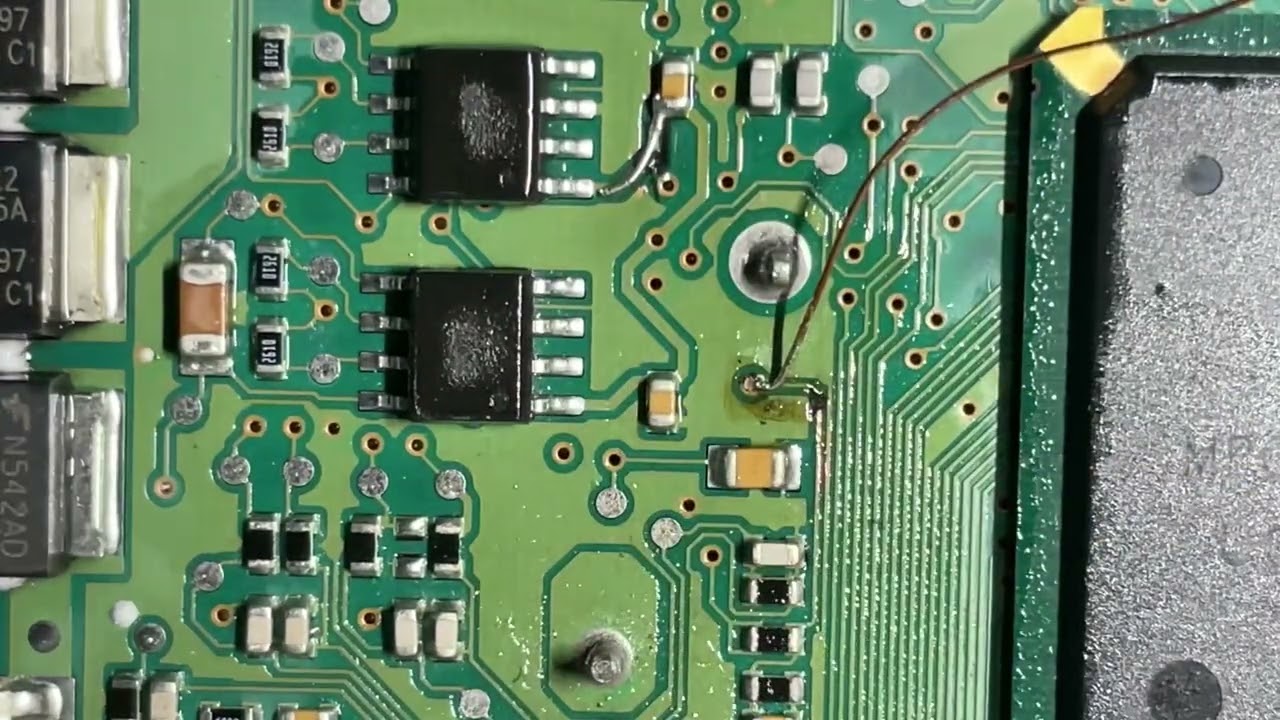

Я інженер-електронник, тому працюю не з поверхневими помилками, а з самою платою. За допомогою цифрового мікроскопа проводиться пошук мікротріщин та згорілих SMD-компонентів. Для читання та клонування дампів (EEPROM, Flash пам'ять) використовуються надійні програматори. Після перепайки драйверів або BGA-чіпів блок перевіряється на стенді.
Типові поломки ЕБУ: що згорає найчастіше?
- Вигорання драйвера форсунок: Відсутній керуючий імпульс на форсунку. Спричиняється коротким замиканням у проводці або зносом самої форсунки.
- Згорів драйвер котушки запалювання: Немає іскри в одному або кількох циліндрах, двигун жорстко "троїть". Часто трапляється, коли пробита котушка пускає зворотний струм і спалює "ключ" (IGBT-транзистор) на платі комп'ютера.
- Відсутність живлення 5 Вольт: Комп'ютер "сліпне" і не бачить датчики. Часто спричинено замиканням датчика тиску кондиціонера або клапана EGR, що випалює внутрішній стабілізатор живлення в ЕБУ.
- Наслідки переполюсовки АКБ: Переплутали клеми або невдало "прикурили"? В результаті вигорають захисні діоди, перегорають доріжки на платі, а іноді й процесор. Блок не виходить на зв'язок зі сканером.
- Вода і корозія: Потрапляння вологи після мийки двигуна. Електроліз швидко з'їдає мідні переходи та пайку під мікропроцесором.
Специфічні "хвороби" по марках авто
VAG (VW, Skoda, Audi)
Часто страждають від вигорання драйверів клапана EGR та ключів запалювання (мотори TSI/TFSI). Ремонтується заміною силових мікросхем.
Opel (Astra, Vectra, Zafira)
Сумнозвісні гібридні блоки Delphi Delco (Multec). Від вібрацій відриваються алюмінієві волоски від керамічної плати. Видають помилки по форсунках та дроселю.
Ford, Toyota, Mitsubishi
Часті проблеми з відсутністю живлення (головне реле), відмова процесорів від перегріву, або "втрата" ключів іммобілайзера через просадку напруги.
Ціни на ремонт ЕБУ
Часті питання щодо ремонту комп'ютера двигуна
Чи потрібно "прив'язувати" блок до машини після ремонту?
Ні. Якщо я ремонтую ваш рідний блок на апаратному рівні (міняю згорілий транзистор чи відновлюю доріжку), програмна частина залишається недоторканою. Ви просто встановлюєте його на авто і заводите.
Що робити, якщо блок згорів вщент і не підлягає ремонту?
У такому випадку ви купуєте Б/В блок (донор) з розборки з таким самим номером. Я здійснюю повне клонування — зчитую дані іммобілайзера, VIN-код та прошивку з вашого згорілого блоку і записую їх у донорський. Автомобіль сприйме його як свій рідний.
🔧 Розбір поломок ЕБУ з нашої практики:
Детальні технічні статті для тих, хто хоче зрозуміти причину помилки:
Як коротке замикання в котушці "вбиває мозги", та чому нова котушка не вирішить проблему без перепайки транзистора (IGBT).
Де ховається обрив: проводка чи згорілий багатоканальний чіп (драйвер інжекторів) всередині комп'ютера двигуна.
Комп'ютер "осліп". Як датчик тиску кондиціонера або EGR випалює внутрішній стабілізатор живлення в ЕБУ.
Іммобілайзер та VIN-код. Як ми переносимо дані (прошивки Flash, EEPROM) з "мертвого" блоку в донорський без офіційного дилера.
Відновлення BGA-процесорів та флеш-пам'яті після невдалого чіп-тюнінгу, мийки двигуна або стрибків напруги.
Машина не подає ознак життя. Локалізація обривів проводки, окислів у блоках запобіжників та вигорання керуючого каскаду всередині ЕБУ.
Особливості відриву контактів на керамічних платах. Рішення проблеми через повнофункціональне клонування.
Ремонт ЕБУ по всій Україні (через Нову Пошту)
Якщо ваш автомобіль не на ходу, вам не обов'язково викликати евакуатор у Київську область.
Як ми працюємо: Ваш механік знімає проблемний блок, і ви відправляєте його мені Новою Поштою. Я проводжу стаціонарну діагностику, перепаюю згорілі елементи (драйвери, транзистори), тестую відремонтований комп'ютер на стенді та відправляю вам повністю робочий ЕБУ. Вам залишиться просто підключити роз'єми.
