Ремонт панелі приладів Ford Focus 2, Mondeo, C-Max, Fusion
Власники автомобілів Ford (Focus 2, C-Max, Fusion, Mondeo, Transit, Kuga) раніше чи пізніше стикаються з класичною заводською хворобою — відмовою панелі приладів. Машина починає "жити своїм життям", на ходу вибиває повідомлення "Обмеження швидкості", а найгірше — двигун просто не заводиться. У нашу майстерню в Білогородці або через нову пошту регулярно привозять ці щитки на відновлення.

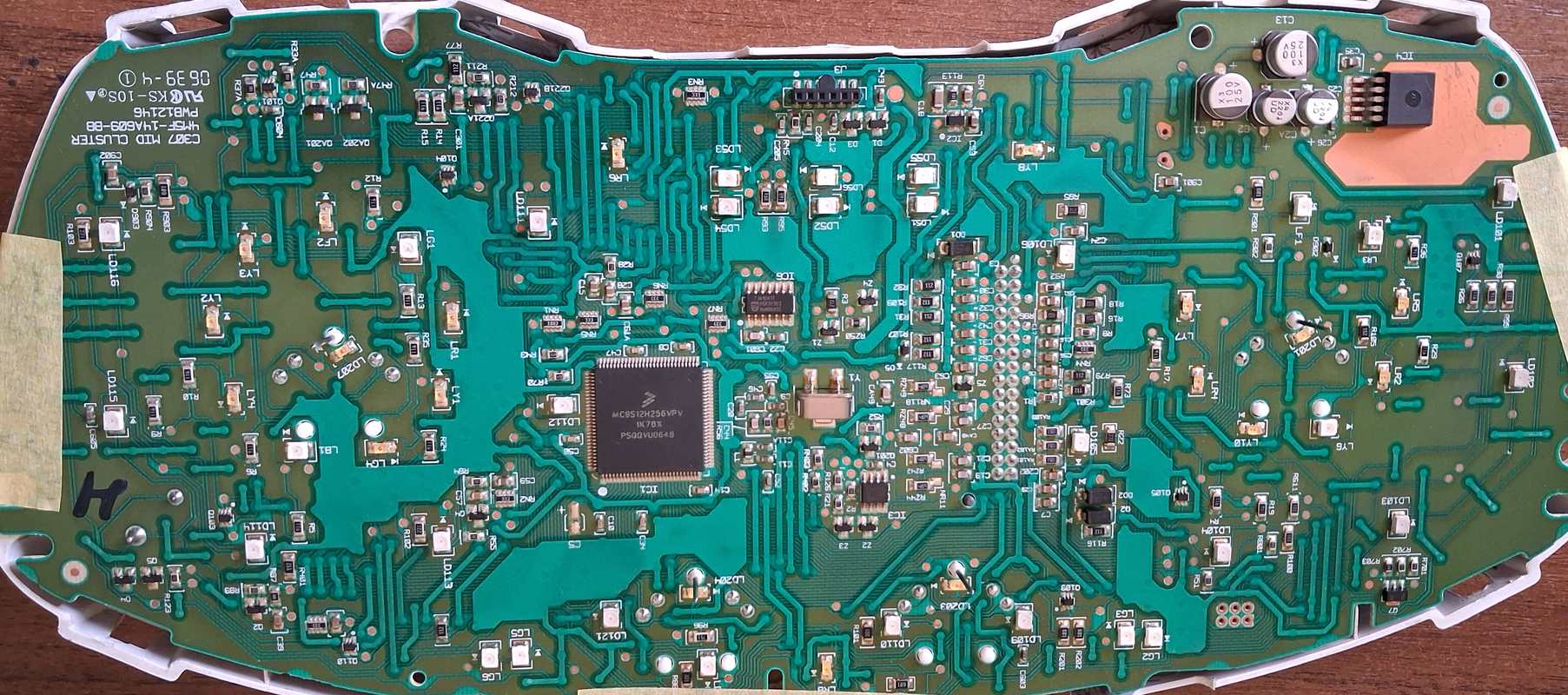

Підготовка до ремонту: повністю розібрана плата щитка приладів Ford Focus 2
Симптоми поломки: як помирає приборка Форд
Все починається з дрібниць, але закінчується повною паралізацією авто. Головні ознаки проблеми:
- Падають стрілки: на ходу стрілки спідометра та тахометра різко падають на нуль і повертаються назад.
- Світиться вся "гірлянда": хаотично загоряються лампи ABS, Check Engine, ESP, подушок безпеки, екран показує прочерки (------).
- Удар по торпеді допомагає: якщо вдарити кулаком зверху по козирку панелі, машина "оживає" на кілька хвилин.
- Авто не заводиться (блимає іммобілайзер): стартер не крутить, а червона лампочка іммобілайзера швидко моргає.
- Помилки при комп'ютерній діагностиці: стандартний набір — помилка U1900 (CAN Communication Bus Fault) та U0155 (втрата зв'язку з щитком).
⚠️ Чому ми не радимо купувати Б/В панель з розборки?
Заміна щитка на беушний не вирішує проблему. По-перше, ви купуєте панель з точно такою ж заводською "болячкою", яка може зламатися через місяць. По-друге, в приборці зашиті ключі іммобілайзера та ваш пробіг. Чужа панель заблокує двигун — доведеться платити автоелектрику за "прив'язку" і клонування. Ремонт вашої рідної плати — це дешевше, надійніше і без проблем з іммобілайзером.
Причина поломки — мікротріщини (холодна пайка)
Приладова панель Ford виконує роль цифрового "шлюзу" (Gateway) мережі CAN. Від вібрацій, тряски на дорогах та перепадів температур (зима/літо) заводський екологічний (безсвинцевий) припій деградує. На контактах головного роз'єму (фішки) утворюються мікротріщини, тріскається пайка процесора і резисторних збірок. Зв'язок фізично обривається.

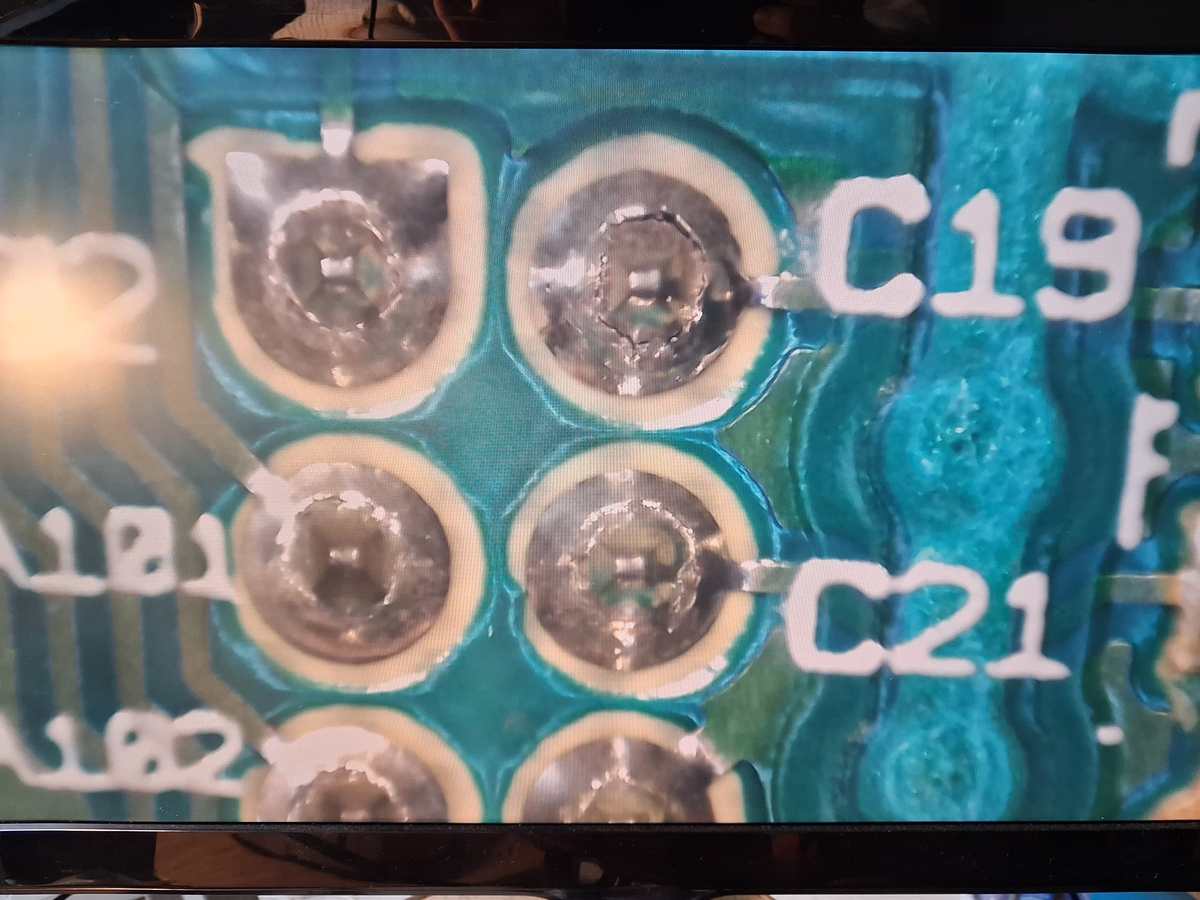

Ось так виглядає "холодна пайка" і мікротріщини роз'єму під цифровим мікроскопом
Як ми проводимо ремонт приборки
Ми не просто "прогріваємо феном", як це роблять дилетанти (після цього панель вмирає остаточно). Процес ремонту включає повне розбирання, зняття стрілок, видалення старого заводського припою та пропайку всіх проблемних зон якісним свинцевмісним припоєм під мікроскопом. Також виконується пайка головного процесора. Після такого ремонту проблема зникає назавжди.
📚 Дізнайтеся більше про типові проблеми електроніки з нашого блогу:
-
Помилка U1900: Чому Ford та Mazda "втрачають зв'язок" і не заводяться
Детальний розбір помилки CAN Communication Bus Fault. Чому комп'ютер скаржиться на втрату зв'язку, і як мікротріщини в роз'ємі приборки блокують стартер та іммобілайзер. -
Панель приладів "живе своїм життям": падають стрілки та світиться гірлянда
Чому панель приладів виконує роль "шлюзу" (Gateway), і до чого тут відвал процесора на моделях Magneti Marelli та VAG. -
Помилка U0155 (Lost Communication With IPC): машина не заводиться
Приборка мертва, на екрані прочерки. Чому через несправність щитка приладів ЕБУ двигуна блокує впорскування палива. -
Помилка U0073: Гірлянда на панелі та відмова CAN-шини
Коротке замикання мережі (CAN Bus Off). Як один залитий водою блок може "покласти" всю шину автомобіля. -
Згасла або моргає панель приладів: термічне руйнування компонентів
Чому вигорає ШІМ-контролер та DC-DC конвертер на Renault та VAG, і як відновити плату після такого нагріву.
Працюємо по всій Україні через Нову Пошту
Вам не потрібно викликати евакуатор! Зняти панель приладів Форд можна за 10 хвилин двома ключами.
Як відправити: Надішліть знятий щиток нам у Київську область (Білогородка/Шевченкове) Новою Поштою. Ми відремонтуємо його, перевіримо на стенді і відправимо назад. Після встановлення в авто — все запрацює без жодних додаткових прошивок (Plug & Play)!
