Глибока діагностика цифрових шин даних (CAN / LIN)
CAN (Controller Area Network) та LIN (Local Interconnect Network) — це «нервова система» сучасного автомобіля. Ними спілкуються між собою всі електронні блоки: від управління двигуном до кнопок на кермі. Коли у цій мережі стається збій, на панелі приладів спалахує «гірлянда» помилок, машина може не заводитися, коробка передач падає в аварійний режим, а сканер на СТО показує лише загадкову помилку «U0073 - Модуль управління відключений від шини».
Чому звичайного OBD2 сканера недостатньо?
Звичайний комп'ютерний сканер (навіть дилерський) "спілкується" з автомобілем мовою логіки. Він може сказати, що блок А не бачить блок Б. Але він ніколи не скаже чому. Проблема може бути в перебитому дроті під сидінням, згнилому роз'ємі, або в тому, що згорілий блок комфорту «просаджує» всю мережу (садить на масу або на плюс).
Демонстрація роботи осцилографа на CAN-шині
Натискайте кнопки, щоб побачити, як фізичне замикання руйнує диференціальний сигнал. Жовтий — CAN High, Синій — CAN Low.
Як працює апаратна діагностика в Autofixer:
- Підключення цифрового осцилографа: Я напряму підключаюся до фізичних проводів шини (CAN High та CAN Low) і бачу графік напруги в реальному часі зі швидкістю мільйони вимірів на секунду.

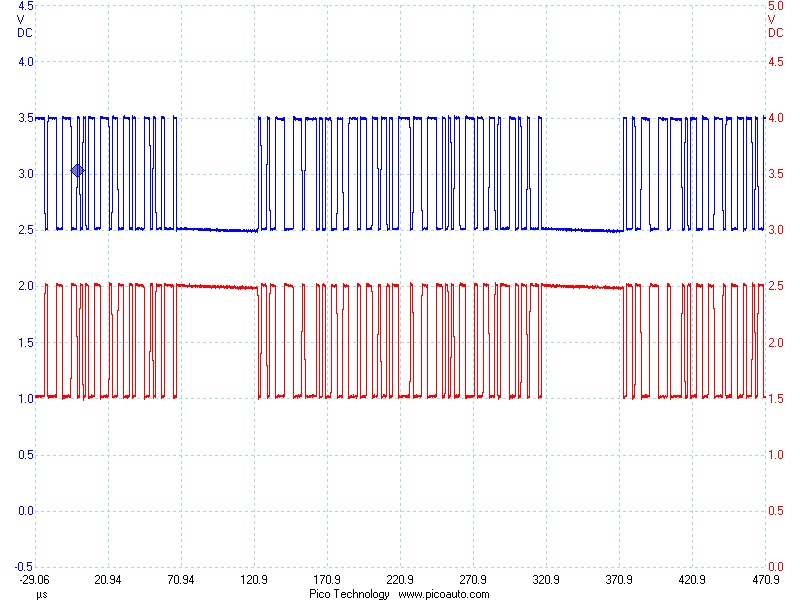

- Візуальний аналіз пакетів даних: У еталонному стані CAN сигнали чіткі, прямокутні та вертикально відокремлені. Будь-які «заокруглення» кутів, шуми, просадки на графіку або злиття ліній миттєво вказують на фізичну природу проблеми (замикання, окисли).
- Пошук «винуватця»: Відключаючи блоки або розмикаючи топологію мережі за схемою конкретного авто, я знаходжу ту саму ділянку проводки або той єдиний згорілий трансивер у блоці, який руйнує зв'язок.
Втомилися міняти блоки навмання?
Плаваючих несправностей не існує — існують погані контакти та непроведені вимірювання. Якщо ваше авто періодично «не виходить на зв'язок», записуйтесь на глибоку апаратну діагностику мережі.
Записатися на прийом: (097) 57-57-664
